Указатель токов короткого замыкания (УТКЗ-4-С-20А-800A)

Указатель токов короткого замыкания, предназначен для обнаружения и сигнализации наличия короткого замыкания в силовой цепи и цепи заземления.

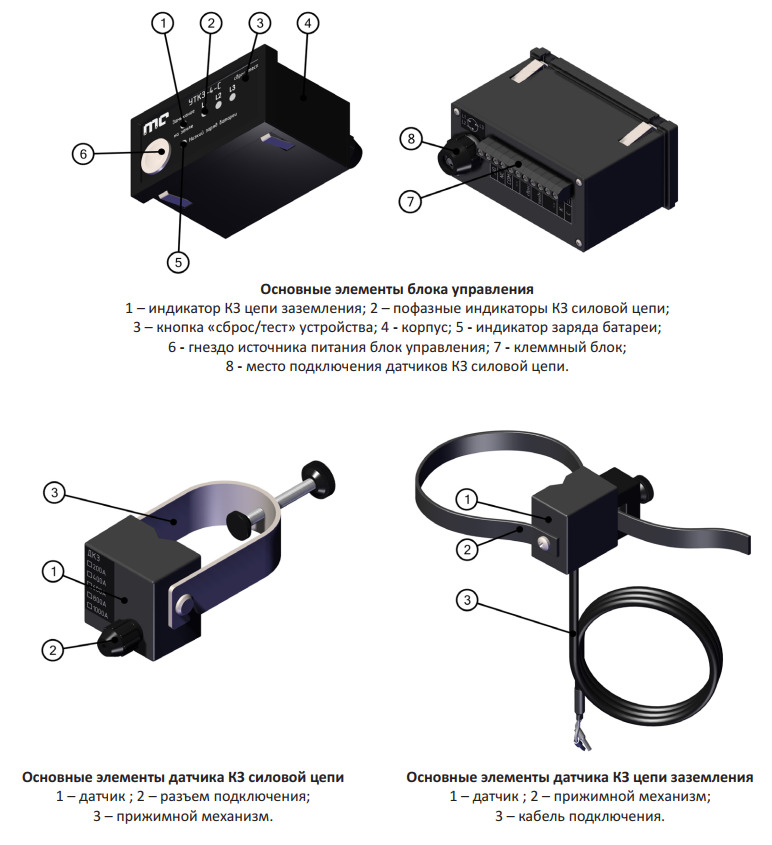

КОМПЛЕКТ ПОСТАВКИ:

1. Блок управления - 1 шт.
2. Датчик КЗ главной цепи - 3 шт.
3. Датчик КЗ на землю - 1 шт.
4. Оптоволоконный кабель 3м - 3 шт.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

1. Порог индикации токов КЗ силовой цепи, А - 800;
2. Время срабатывания индикации токов КЗ силовой цепи, мс - 40;
3. Порог индикации токов КЗ цепи заземления, А - 20;
4. Время срабатывания индикации токов КЗ цепи заземления, мс - 40;
5. Питание блока управления - литиевая батарея 3.6В/2.45Ач;
6. Нагрузочная способность сигнального реле В/А - 12/1. пост, 30/2 перем;
7. Срок службы, лет - 10.

Принцип работы основан на количественном анализе тока силовой цепи и цепи заземления.
При превышении предустановленных значений тока за единицу времени блок управления при помощи встроенного реле выдает сигнал о наличии ошибки вышестоящему по уровню устройству защиты распределительного устройства (блок РЗиА).
