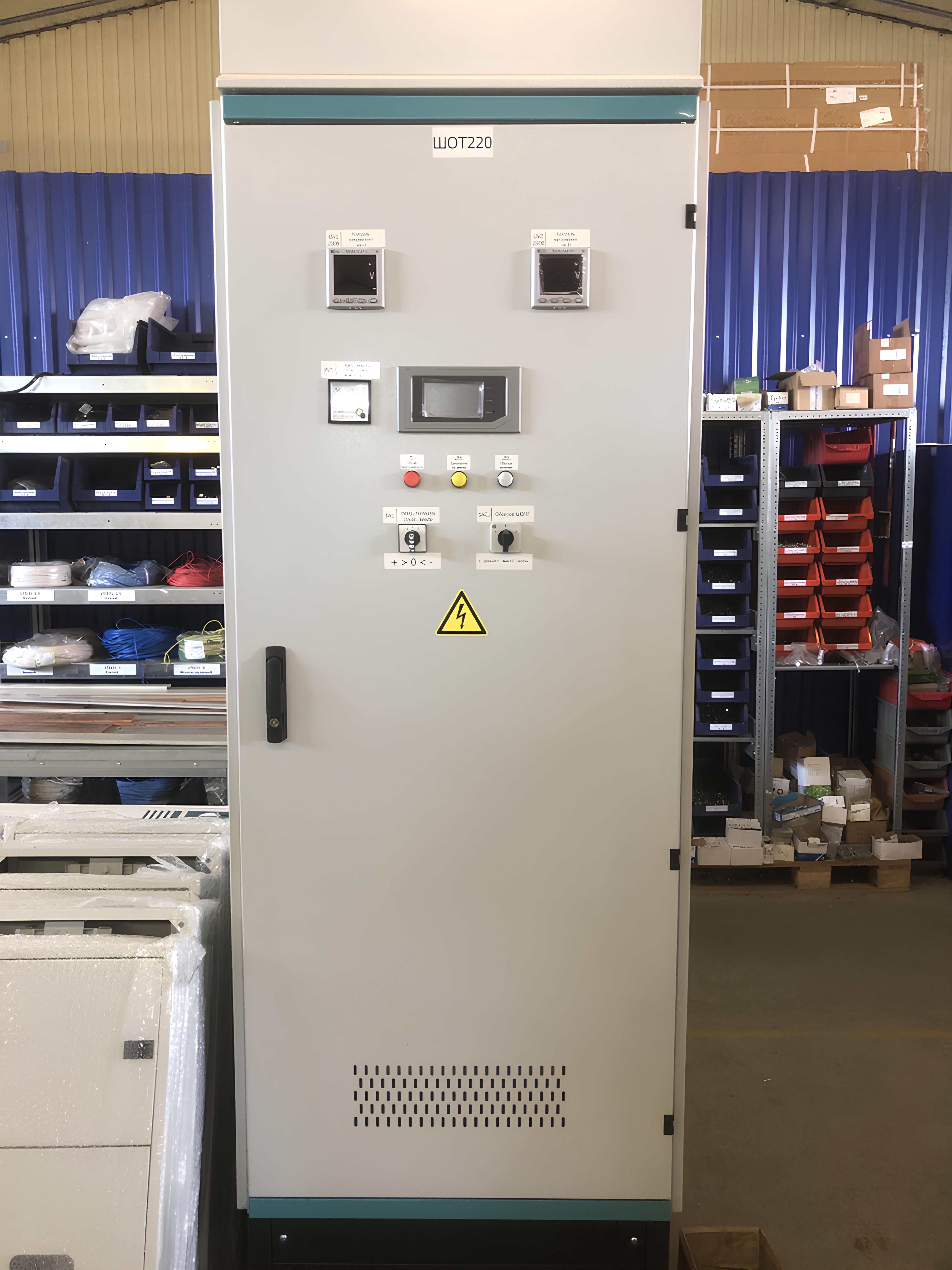

НКУ-ШУТП-99.00.3-9.63-IP31.У3 (ШОТ220)
Краткое описание
Шкаф оперативного постоянного тока серии ШОТ (далее шкаф ШОТ) предназначен для бесперебойного питания оперативных цепей управления, релейной защиты, автоматики и сигнализации на электрических станциях и подстанциях при отключении сети, путем автоматического присоединения резервного источника питания – аккумуляторной батареи. После восстановления соединения с основным источником питания шкаф ШОТ обеспечивает автоматический заряд батарей с одновременным питанием потребителей. Шкафы ШОТ по своим характеристикам могут быть применены и в других отраслях промышленности, как правило, на предприятиях, использующих непрерывный технологический цикл.

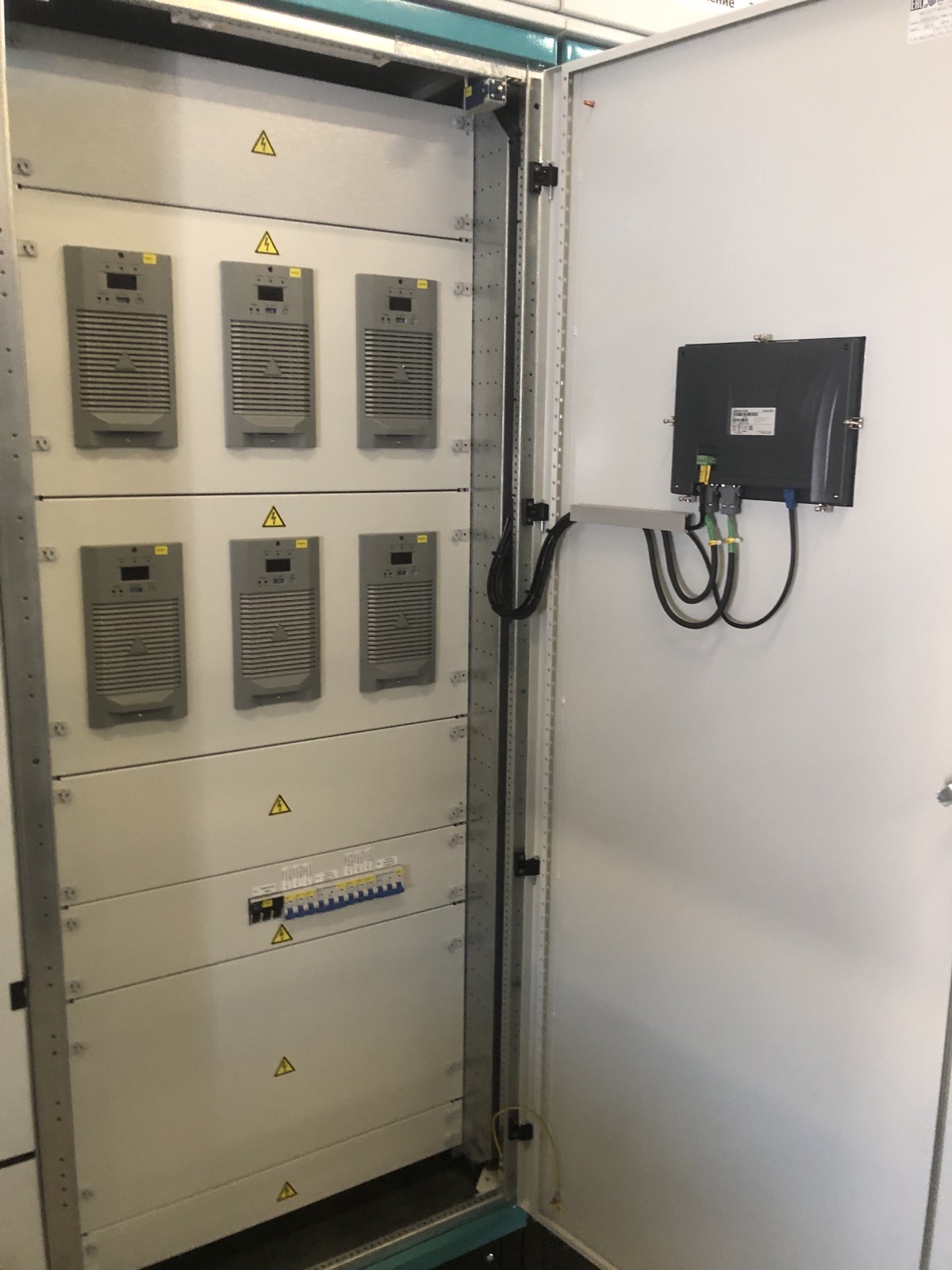

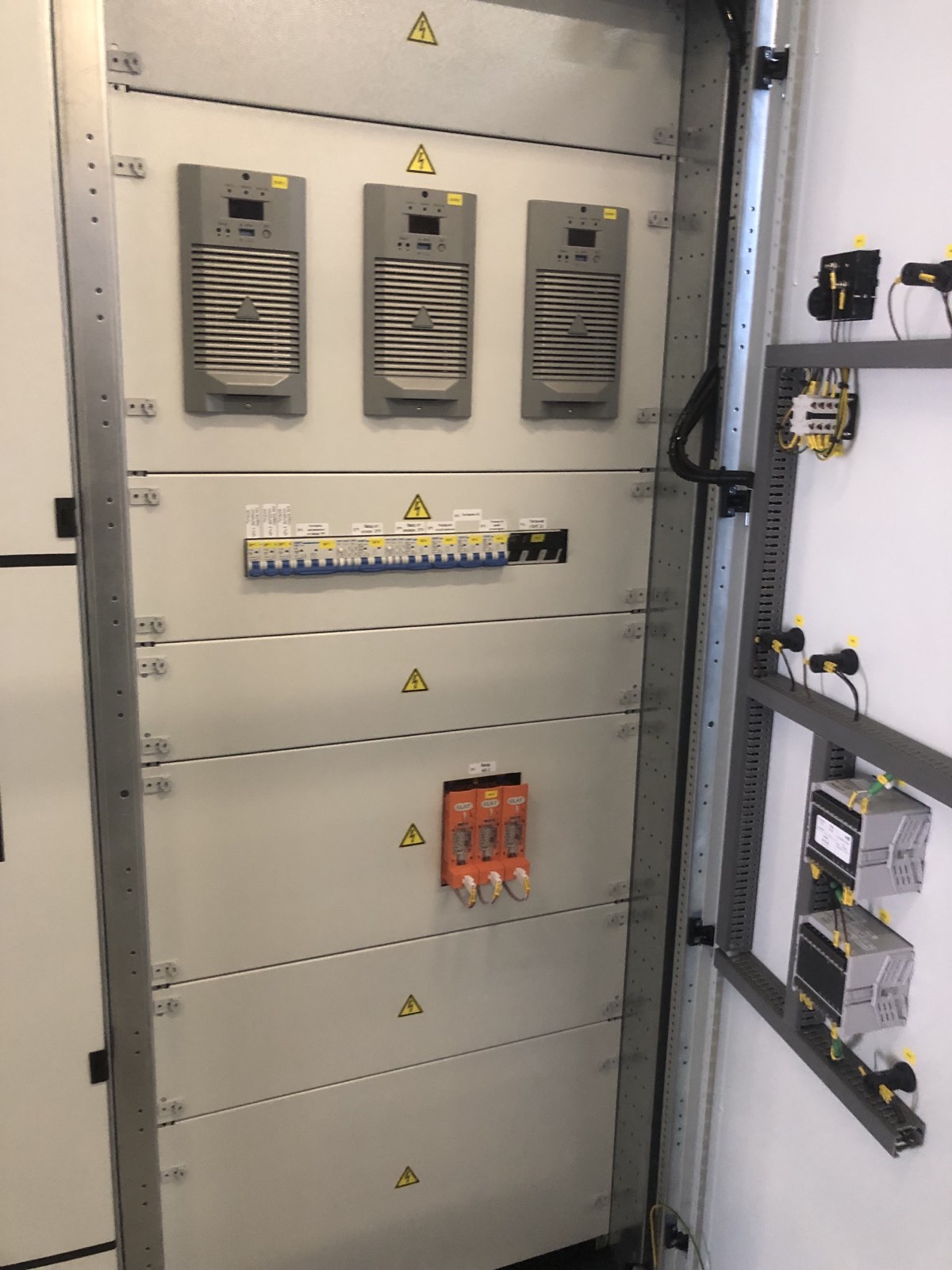

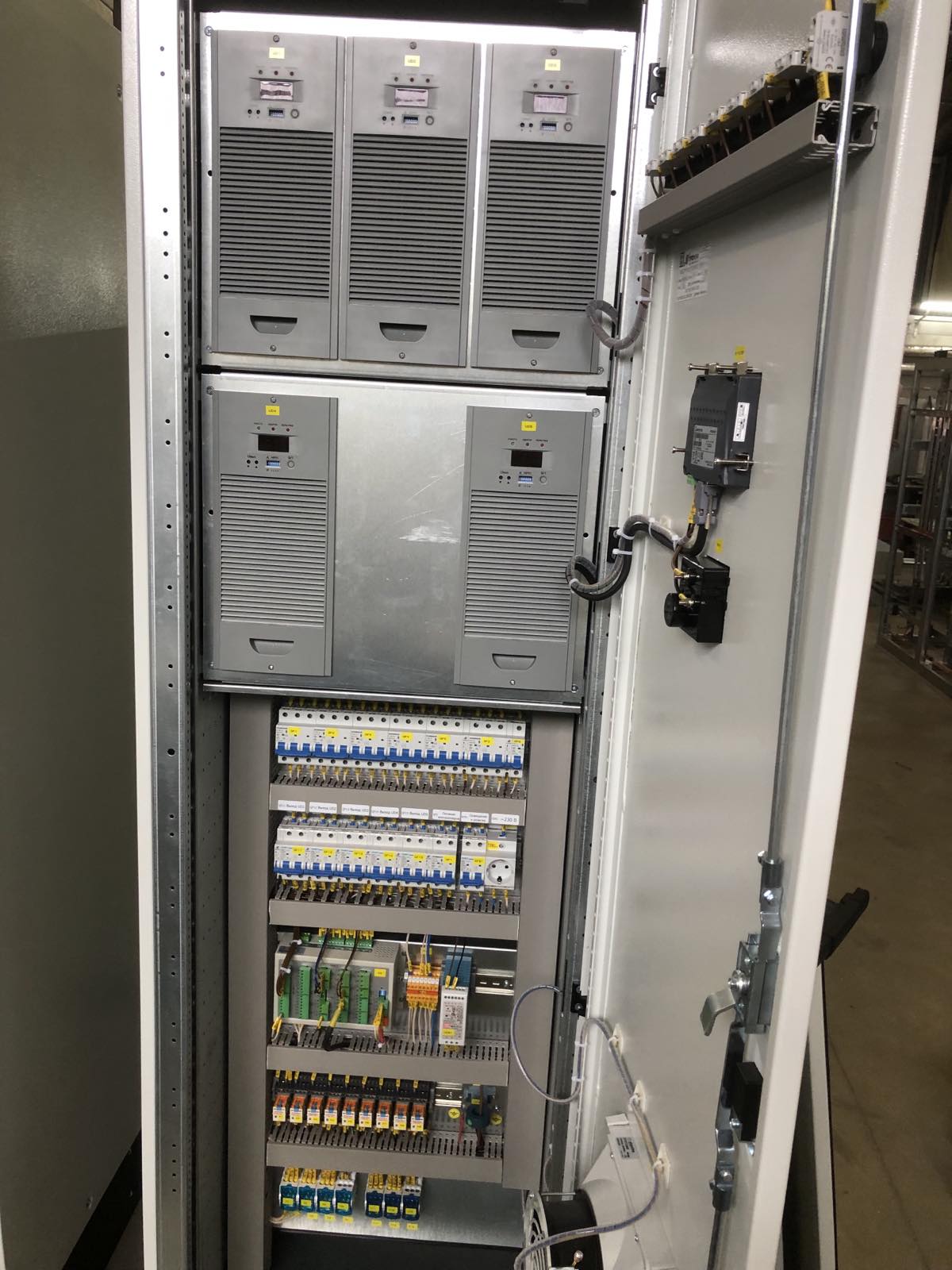

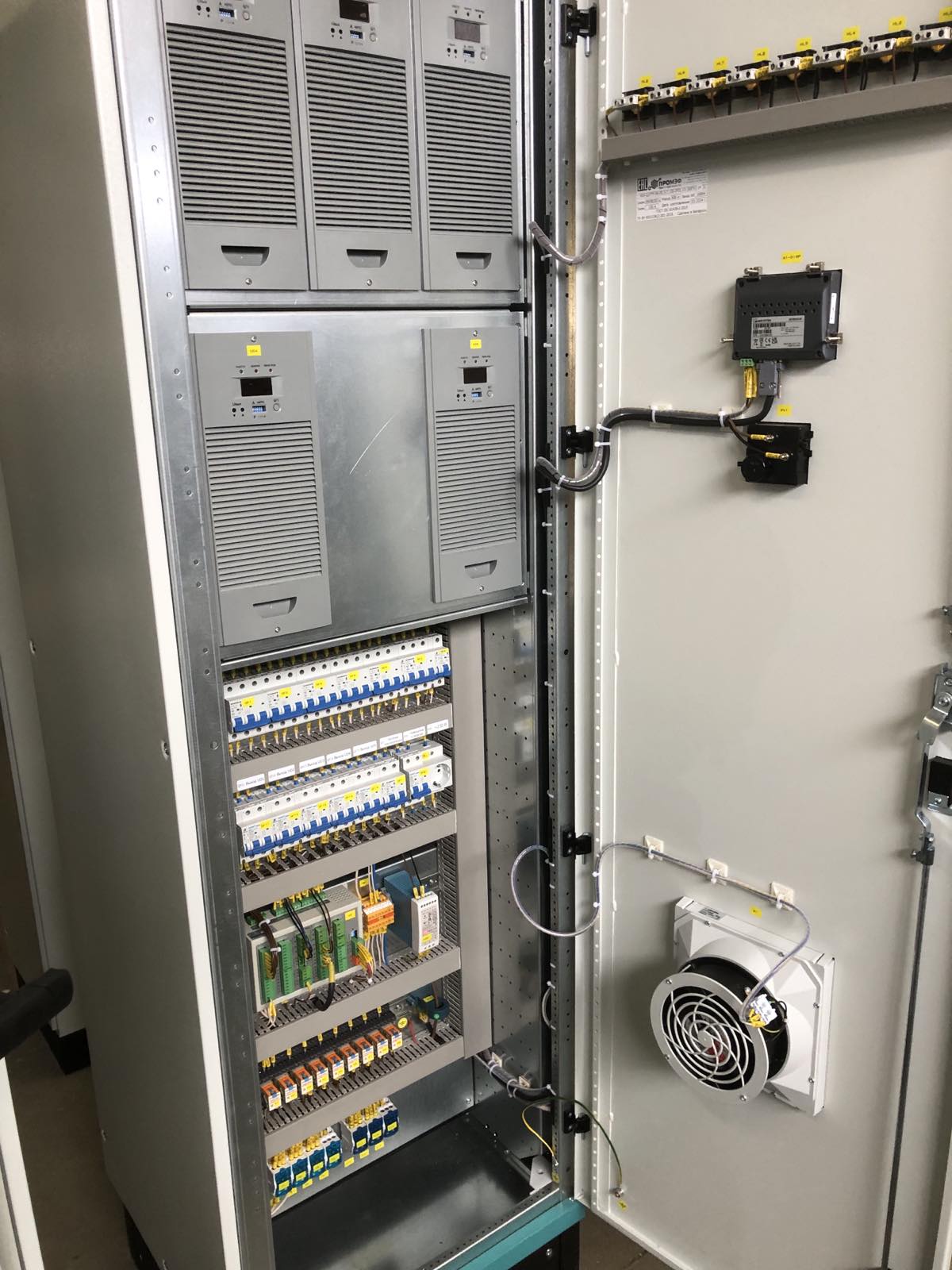

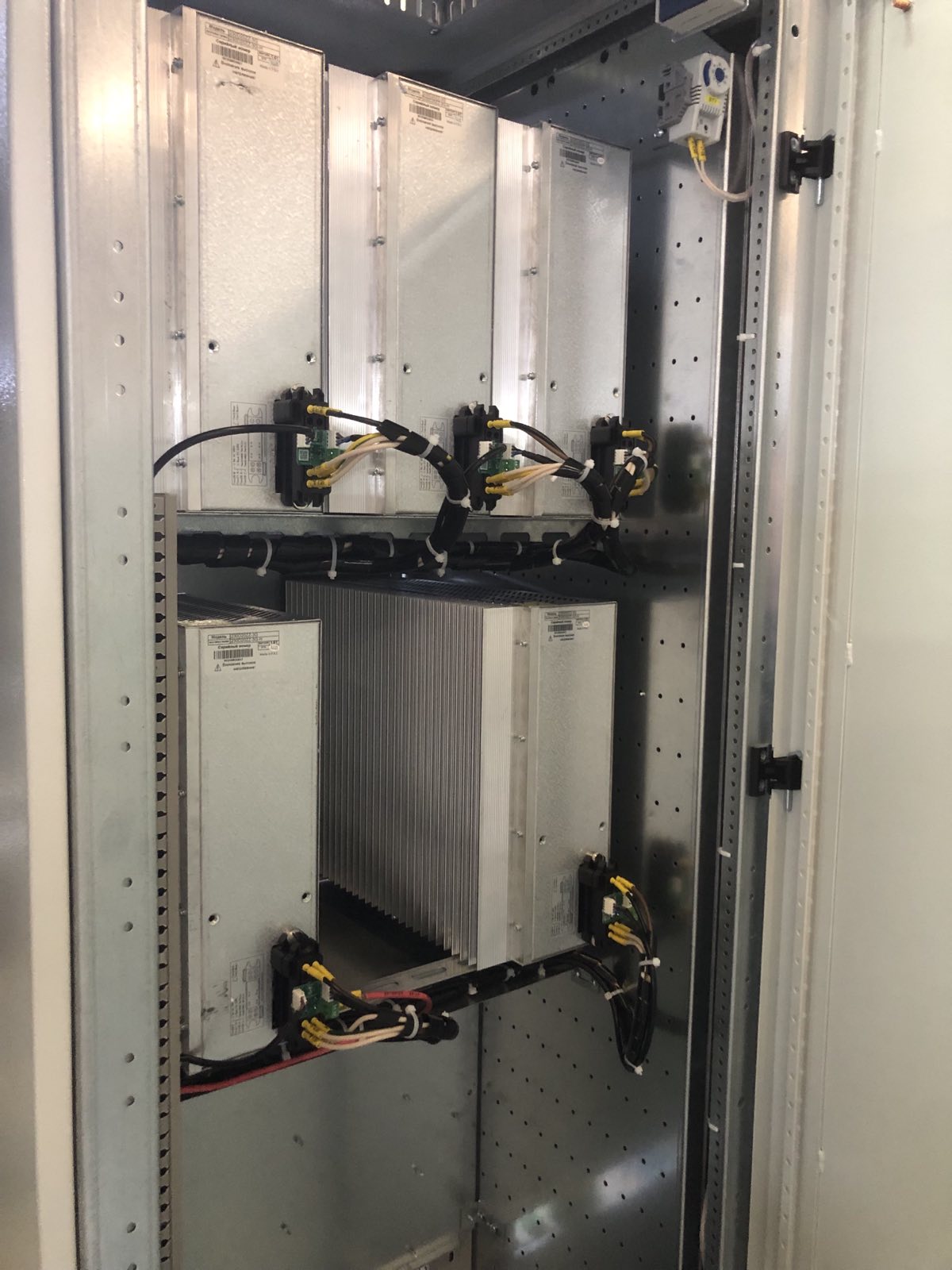

Стандартно в шкафу оперативного тока установлены подзарядные устройства типа TH. Выпрямительные модули используют высокочастотный метод преобразования с коммутацией режимов для обеспечения полностью стабилизированного и постоянного выхода, изолированного от сети переменного тока.
В шкафу оперативного тока установлены герметизированные свинцово-кислотные аккумуляторные батареи. Батареи являются необслуживаемыми на протяжении всего срока эксплуатации, имеют ударопрочный корпус, изготовленный из пластмассы ABS и предохранительный клапан для управляемого выброса газа.
Характеристики
| № | Параметр | Значение |
|---|---|---|
| 1 | Вид конструкции изделия | Шкаф |
| 2 | Способ обслуживания | Односторонний |
| 3 | Исполнение по способу установки | Напольное |
| 4 | Степень защиты оболочки по ГОСТ 14254-96 | IP21 – IP31 |
| 5 | Габаритные размеры (ВхШхГ), мм | 2200×800×800 |
| 6 | Группа механического исполнения по ГОСТ 17516.1-90 | М39 |
| 7 | Номинальное входное напряжение сети (АС), В | 220 |
| 8 | Номинальная частота, Гц | 50 |
| 9 | Номинальный выходной ток (DC), А | 10 – 40 |
| 10 | Номинальное выходное напряжение (DC), В | 220 |
| 11 | Номинальная емкость аккумуляторных батарей, А·ч | 12 - 85 |
Выберите подходящую конфигурацию ШОТ 220 В для ваших нужд. Шкаф оперативного тока комплектуется выпрямительными модулями различных мощностей и аккумуляторными батареями различной емкости. В таблице ниже указаны возможные варианты конфигурации в зависимости от требуемого тока ВУ и емкости аккумуляторов. Это позволит вам подобрать оборудование для конкретных задач, от минимальных нагрузок до более высоких.
| № | Выпрямительные модули | Емкость АКБ, А·ч |
|---|---|---|
| 1 | 2 х 5 А | 12-35 |
| 2 | 2 х 10 А | 35-65 |
| 3 | 2 х 20 А | 65-85 |
