Основные сведения об изделии и технические данные
Зарядно-выпрямительное устройство (Шкаф ЗВУ-ТН) предназначено для обеспечения гарантированного питания постоянным выпрямленным напряжением с заданными характеристиками (220В DC, 110В DC, 48В DC, 24В DC). Устройство подключается к трёхфазной или однофазной сети электроснабжения. Номинальное рабочее напряжение — 230/400 В переменного тока (в зависимости от номинальных токов выпрямительных модулей), 50 Гц.
Требования к месту установки:
- Диапазон рабочих температур: от -20°C до +40°C
- Температура хранения: от -45°C до +70°C
- Относительная влажность: 5 – 95% (без конденсации)
- Высота установки: до 2000 м над уровнем моря
- Охлаждающий воздух должен быть свободен от агрессивных газов, растворителей, избыточной пыли и других вредных примесей
Конструктивное исполнение

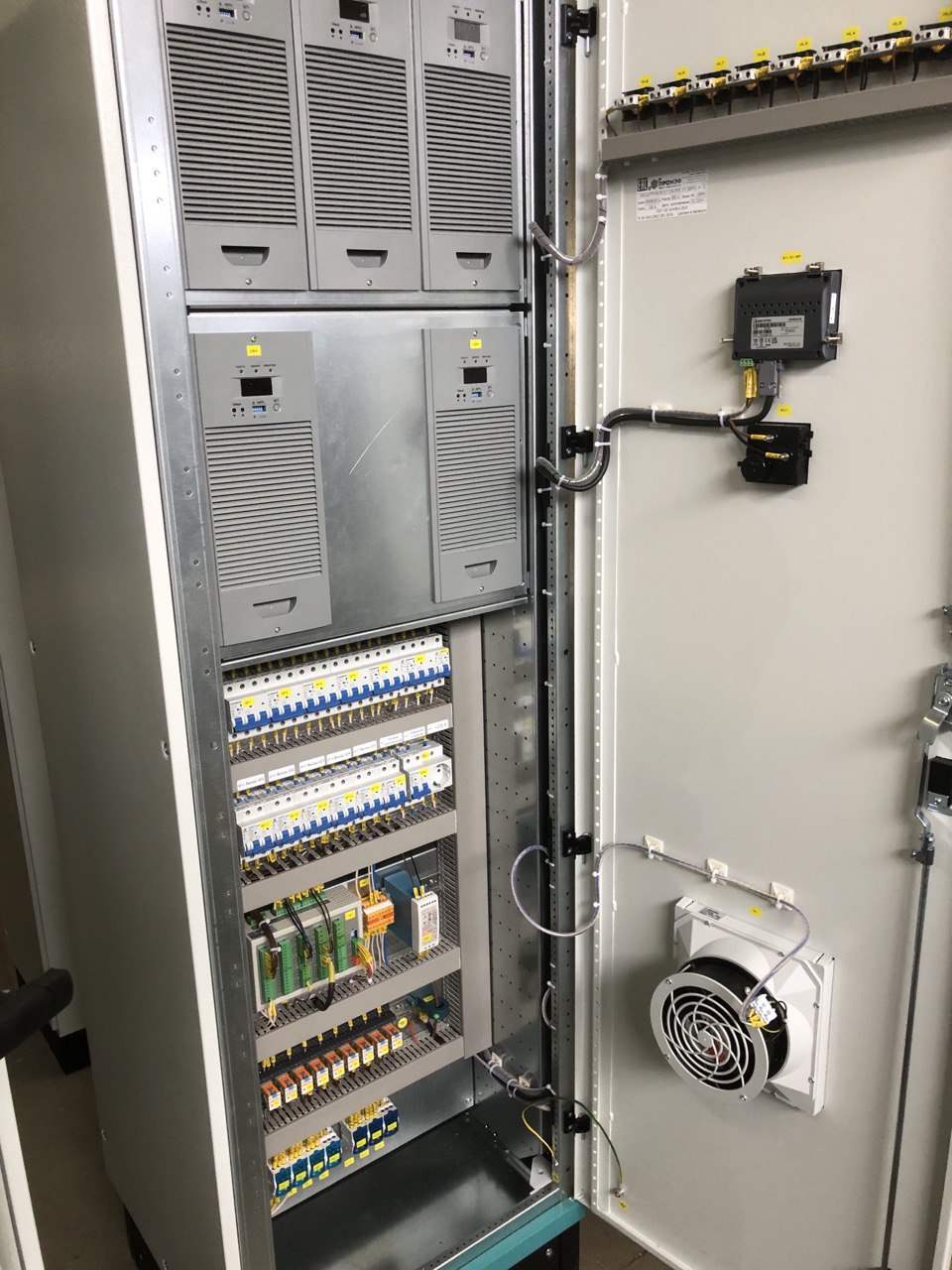

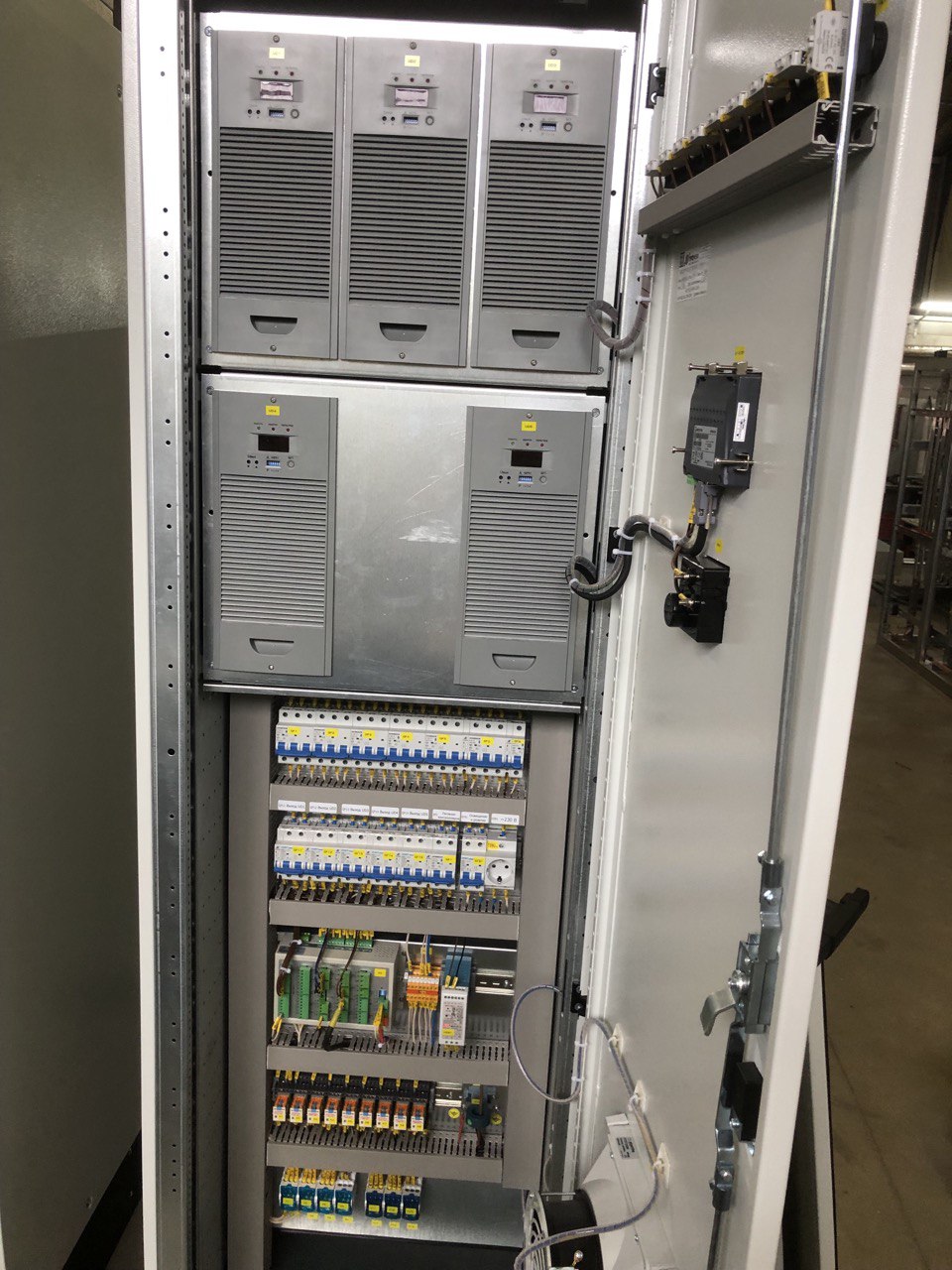

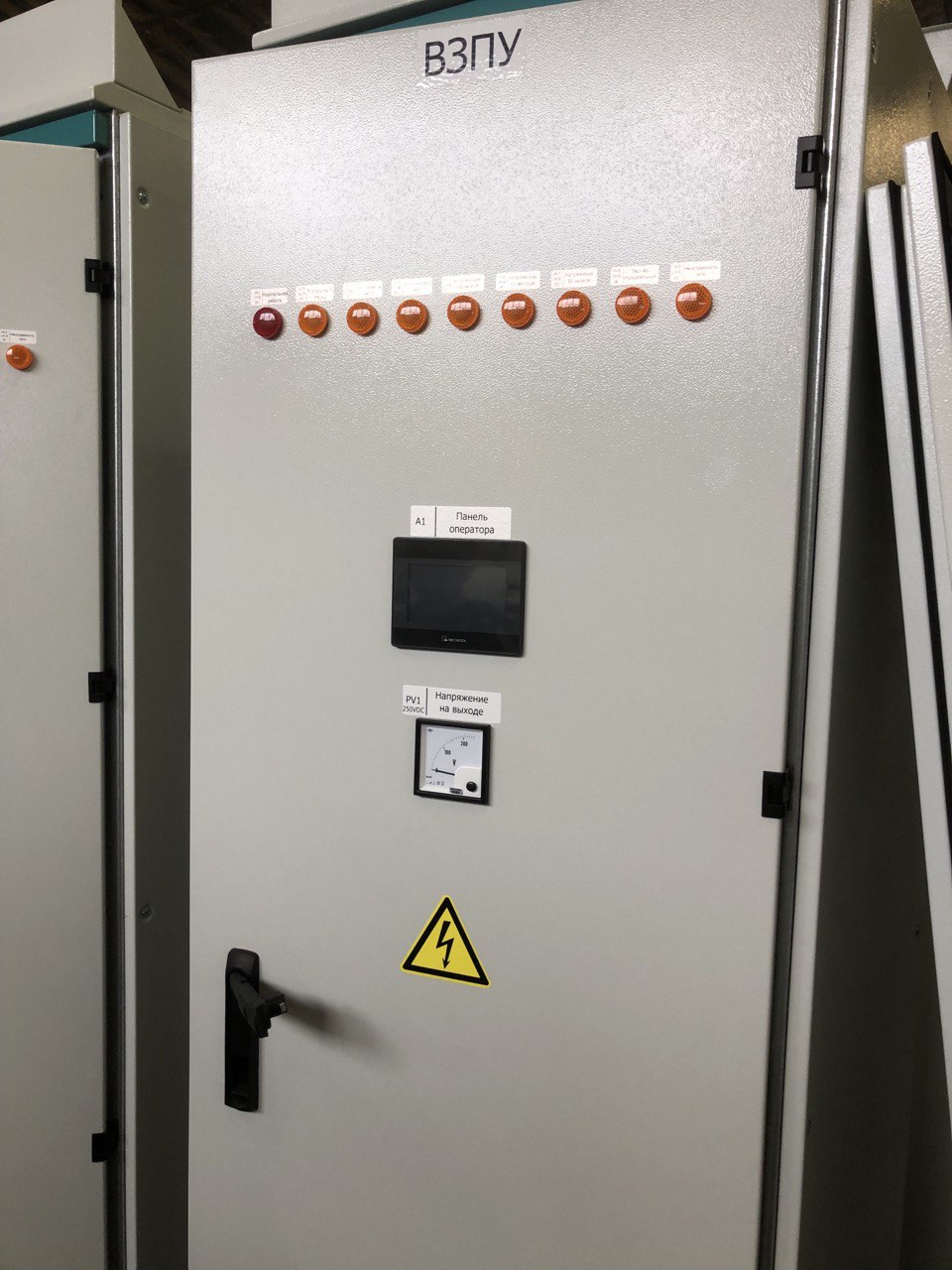

ЗВУ-ТН выполнено в напольном металлическом шкафу габаритами 800х800х2200 мм. Конструкция шкафа обеспечивает защиту от доступа к токоведущим частям, находящимся под высоким напряжением или имеющим значительный запас энергии. При открытых дверях случайный контакт с токоведущими элементами также затруднён.
Шкаф предназначен для стационарной установки в помещении. Подключение к сети переменного тока осуществляется через постоянное соединение. Рекомендуется предусмотреть легкодоступное устройство отключения питания в цепи электроснабжения.
