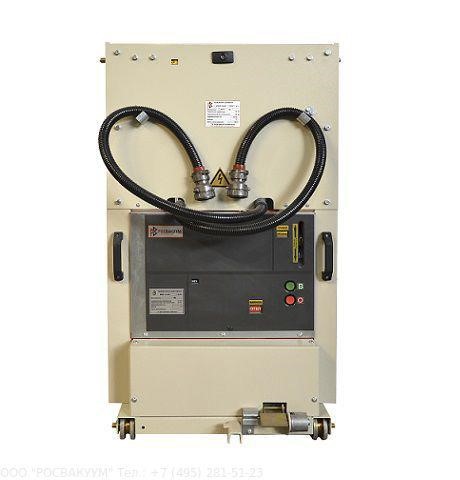

Выкатные элементы КРУ

Предлагаем готовые к эксплуатации выкатные элементы КРУ для ячеек:

К-12М; К-13; К-26; К-37; К-47; К-49; К-59; К-63; К-104; К-105; КМ-1М; КМ-1Ф; К-6У; КРУ-2-10 и др.

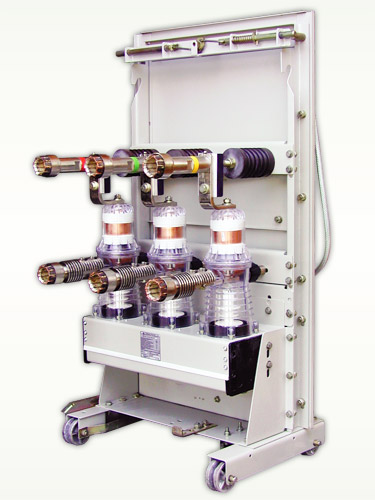

Выкатные элементы КРУ с вакуумными выключателями предназначены для реконструкции комплектных распределительных устройств серии КРУ.

Особенности выкатных элементов КРУ, предлагаемых к поставке:
Рама ВЭ изготовлена из цельного х/к 3 мм листа и листовых деталей из 4, 6, 8 мм г/к стали.
Основание имеет цельносварную конструкцию, боковые стойки установлены и закреплены на основании посредством болтового соединения.
В качестве изоляторов применяются полимерные (возможна установка и фарфоровых).
Конструкция рамы предусматривает установку ОПН (ограничитель напряжения) на ВЭ.
Предусмотрена блокировка ВЭ в отсеке выкатного элемента КРУ для обеспечения дополнительной фиксации в случай возникновения аварийной ситуации.
Предусмотрены различные варианты установки оперативных блокировок, используя блок-замок и путевой выключатель.

В качестве высоковольтного вакуумного коммутационного выключателя возможна установка следующих аппаратов:
— BB/TEL-10/20(31,5)/1000-2000;
— ВВ-БЭМН – 10/20(31,5)/1000-2000;
— Siemens Sion – 10/20(31,5)/1000-2000$
— ВБЭ(С)-10/20(31,5)/630-3150, ВБП-10/20(31,5)/630-3150;
— ВБМ-10/20(31,5)/630-3150;
— ВВТЭ-М-10/20(31,5)/630-3150;
— VD-4;

В комплекте с выкатным элементом поставляется рычаг вката-выката ВЭ и вся необходимая техническая документация, включая паспорт на выключатель и на ВЭ.
