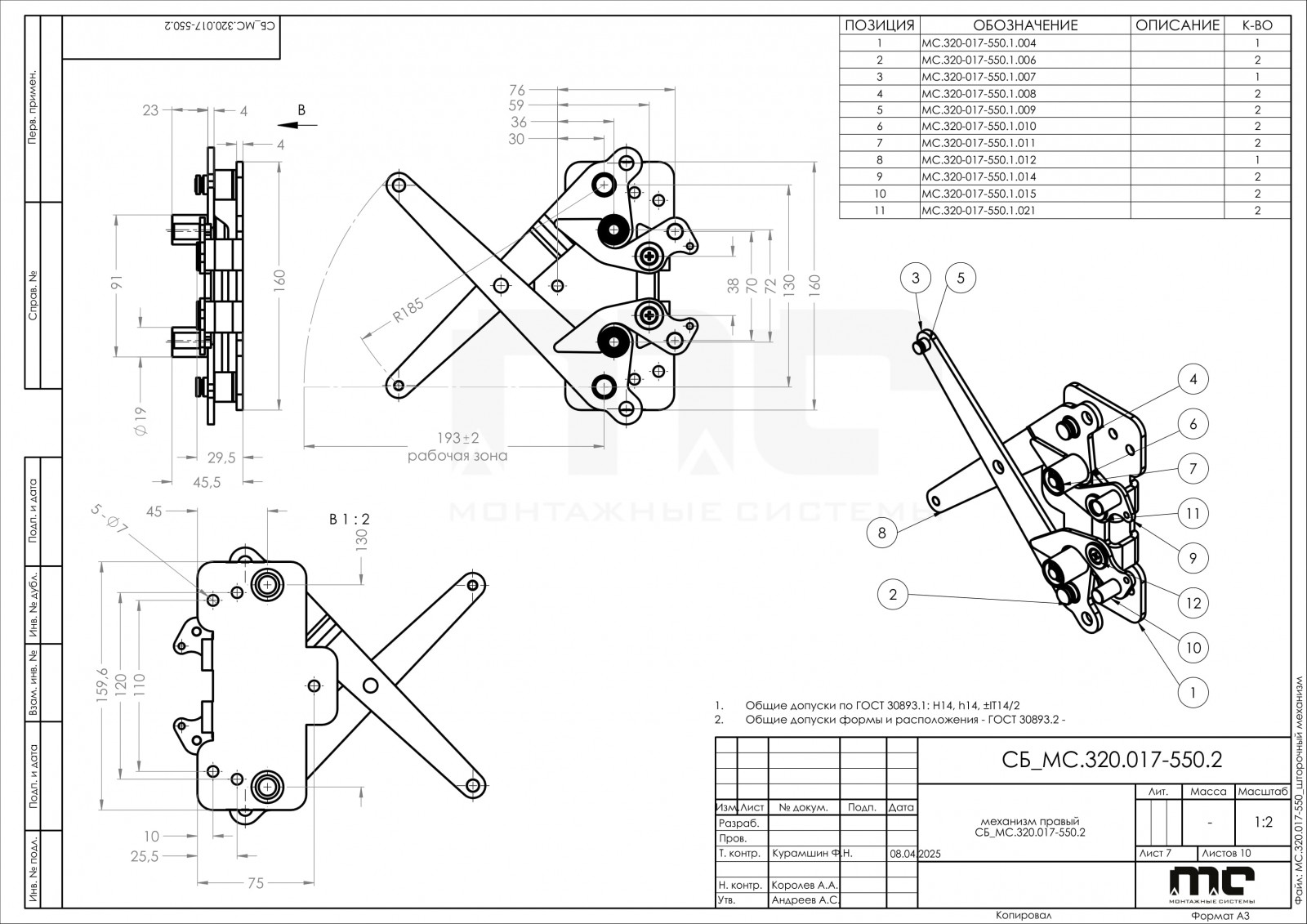

Шторочный механизм МС.320.017-550

Основные технические характеристики:
Iном, А - 630 … 1600;
Межфазное расстояние, мм - 145 ... 210.

Возможно применение с коммутационными аппаратами:
Таврида Электрик - ISM15 LD, ISM15 Shell ABB - VD4, HD4, VM4;
Schneider Electric - EasyPact, Evolis
Siemens - SION;
Элтехника - VF12.

1. Возможна комплектация шторками нестандартного размера.
2. Возможна комплектация шторками из диэлектрического материала.
3. Положение шторочного механизма - А, высота открытия шторок, регулируется положением ответной части (направляющей срабатывания) на выкатном элементе и размером сжатия роликов шторочного механизма.
4. Степень открытия шторок возможно регулировать, установкой направляющей - С, в дополнительное отверстие для регулировки на шторке или добавлением доп. отверстий на тяге - С, т.е. уменьшением длинны рычага.
