Воздушный выключатель нагрузки

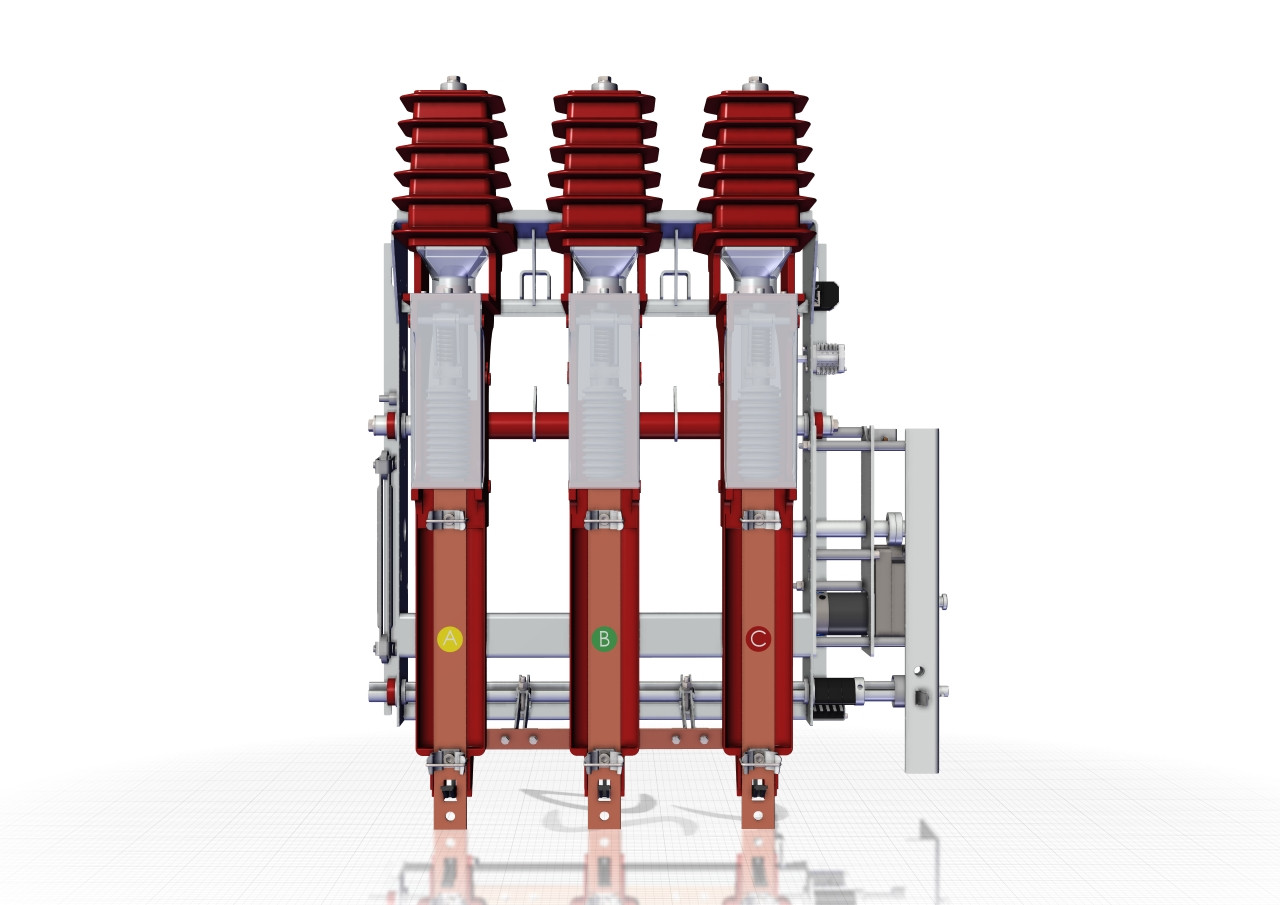

Воздушный выключатель нагрузки, ВВН-МС-12-630-31,5/М-Пр-П.У3

Воздушный выключатель нагрузки, ВВН-МС-12-630-31,5/М-Пр-П.У3
Предназначен для включения и отключения под нагрузкой цепи трехфазного переменного тока до 630 А, номинальным напряжением 6-10 кВ, частотой 50-60 Гц и заземления отключенных участков при помощи встроенного заземлителя.

Основные технические характеристики:
Номинальное напряжение: 10 кВ;
Наибольшее рабочее напряжение: 12 кВ;
Номинальная частота: 50 Гц;
Номинальный ток: определяется номиналом предохранителей;
Испытательное напряжение импульса: 75/85 кВ;
Испытательное переменное напряжение: 42/48 кВ;
Ток термической стойкости: определяется номиналом предохранителей;
Время короткого замыкания: 3 с;
Ток электродинамической стойкости: 81 кА;
Механический ресурс: 2000 циклов;
Срок службы: не менее 30 лет.

Оснащение ВВН-МС-12-630-31,5/М-Пр-П.У3 Конструктивно воздушный выключатель нагрузки, тип: ВВН-МС представляет собой металлическую раму, изготовленную из конструкционной листовой стали покрытой порошковой краской с установленными тремя полюсами на общем основании с фиксированным междуполюсным расстоянием.
Внутри металлической рамы устройства установлен общий (на три полюса) пржинно-моторный/пружинный привод, обеспечивающий постоянную скорость/время коммутации, управление и контроль состояния которого, осуществляется с фасада устройства (местно) или при помощи цепи управления (дистанционно).
Неотъемлемой частью выключателя нагрузки является воздушная дугогасительная камера, изготавливаемая методом литья из эпоксидного компаунда, основным элементом которой является контактная система состоящая из ламельного контакта установленного в корпусе дугогасительной камеры и подвижного контакта, связанного системой тяг с валом привода ВН.
При размыкании контактной системы, нагнетаемый поток воздуха растягивает дугу вплоть до её гашения.
Выключатель оснащен:
- заземляющим устройством, обеспечивающим безопасность обслуживающего персонала.
- в зависимости от комплектации, держателями предохранителей с системой тяг обеспечивающих отключение ВН при срабатывании предохранителя.

Воздушный выключатель нагрузки с вакуумными камерами, ВВН-МС-В-12-630-31,5/М-Пр-П.У3

Воздушный выключатель нагрузки с вакуумными камерами, ВВН-МС-В-12-630-31,5/М-Пр-П.У3
Предназначен для включения и отключения под нагрузкой, в том числе токов короткого замыкания, цепи трехфазного переменного тока до 630 А, номинальным напряжением 6-10 кВ, частотой 50-60 Гц, и заземления отключенных участков при помощи встроенного заземлителя.

Основные технические характеристики:
Номинальное напряжение: 10 кВ;
Наибольшее рабочее напряжение: 12 кВ;
Номинальная частота: 50 Гц;
Номинальный ток: 630 А;
Испытательное напряжение импульса: 75/85 кВ;
Испытательное переменное напряжение: 42/48 кВ;
Ток термической стойкости: 31,5 кА;
Время короткого замыкания: 3 с;
Ток электродинамической стойкости: 81 кА;
Механический ресурс: 2000 циклов;
Срок службы: не менее 30 лет.

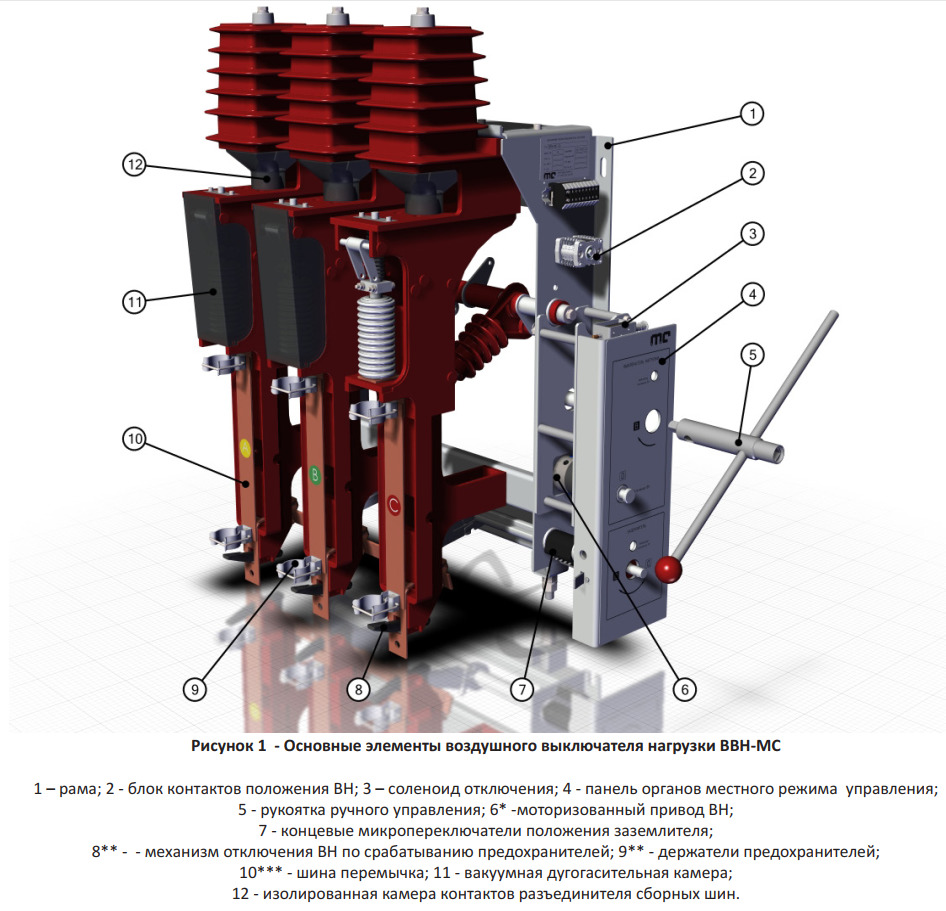

Оснащение ВВН-МС-В-12-630-31,5/М-Пр-П.У3 Конструктивно воздушный силовой выключатель нагрузки, тип: ВВН-МС-В представляет собой металлическую раму, изготовленную из конструкционной листовой стали покрытой порошковой краской с установленными тремя полюсами на общем основании с фиксированным междуполюсным расстоянием.
Внутри металлической рамы устройства установлен общий (на три полюса) пржинно-моторный/пружинный привод, обеспечивающий постоянную скорость/время коммутации, управление и контроль состояния которого, осуществляется с фасада устройства (местно) или при помощи цепи управления (дистанционно).
Неотъемлемой частью силового выключателя нагрузки является вакуумная дугагасительная камера, позволяющая отключать токи короткого замыкания, а также воздушная дугогасительная камера, изготавливаемая методом литья из эпоксидного компаунда, основным элементом которой является контактная система состоящая из ламельного контакта установленного в корпусе дугогасительной камеры и подвижного контакта, связанного системой тяг с валом привода ВН.
При размыкании контактной системы, нагнетаемый поток воздуха растягивает дугу вплоть до её гашения.
Выключатель оснащен:
- вакуумной дугагасительной камерой способной отключать токи коротко замыкания;
- заземляющим устройством, обеспечивающим безопасность обслуживающего персонала;
- в зависимости от комплектации, держателями предохранителей с системой тяг обеспечивающих отключение ВН при срабатывании предохранителя.
