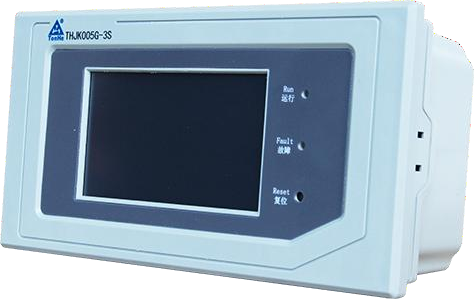

Контроллер предназначен для использования в составе систем постоянного оперативного тока ШОТ, ШУОТ, COIIT и пр. Контроллер снабжен сенсорным экраном и совмещенный с системой сбора информации (контроллер ZHCL-3). Контроллер размещается на двери и управляет выпрямительными модулями. Устройство оборудовано 4,3-дюймовым графическим сенсорным дисплеем. C помощью сенсорного дисплея выполняются настройки и проводится опрос состояния системы выпрямительных модулей.
Контроллер дает возможность отслеживать состояние входной сети, статус аккумуляторной батареи, параметры ШП и ШУ, а также состояние исправности выпрямительных модулей, заряд/разряд аккумуляторной батареи и т.д.
Контроллер имеет модульный дизайн и благодаря гибкой конфигурации подходит для разных систем электропитания.
Контроллер обладает следующими функциями:
Управление сообщениями об отказах
Отображение сообщений об отказах, простая идентификация, возможность отображения 100 сообщений о текущих отказах.
Функция сохранения в памяти, возможность сохранения в журнале 4096 сообщений об отказах, записи журнала не теряются при аварийном отключении питания.
Сигнализация о неисправностях, при отказе загорается ЖК-экран и раздается звуковой сигнал.
Программируемый порог срабатывания сигнализации.
Управление АКБ
Автоматическое управление зарядом АКБ в соответствии с текущими параметрами.
Определения напряжения элемента АКБ.
Функция испытания АКБ.
Определение целостности изоляции
Возможность автоматического поиска фидера с замыканием на землю (до 64 фидеров).
Определение целостности изоляции в питаемой сети постоянного тока.
Функция обнаружения помех от переменного тока.
Определение переключателей
Пользователь может задать режим доступа, режим отображения, начальное количество цифровых входов переключателей.
Поддержка 32 цифровых входов переключателей, возможность выбора имен пользователем.
Пользователь может определить цифровые выходы переключателей.
Передача данных по сети
Интерфейс связи RS-485.
Протокол связи CDT или MODBUS по выбору.
Скорость передачи данных в бодах 2400, 4800, 9600 по выбору.
Настраиваемый контрольный бит: ODD (Нечетный), EVEN (Четный), NONE (Без контроля).
Диапазон адресов связи 00-255.
Другие функции
2048 текущих записей, запись через каждые 10 минут, записи не теряются при аварийном отключении питания.
