Щит постоянного тока (ЩПТ), также называемый щитом оперативного постоянного тока (ЩОПТ), панелью постоянного тока, распределительным щитом постоянного тока или элементом системы оперативного постоянного тока (СОПТ), предназначен для приёма, распределения и контроля электрической энергии постоянного оперативного тока.
Питание щита осуществляется от выпрямительных или подзарядных устройств (ШОТ, ЗУ) и/или от аккумуляторной батареи (АБ) при исчезновении напряжения на секциях собственных нужд переменного тока. ЩПТ применяется на электрических станциях, трансформаторных подстанциях, распределительных пунктах, а также на промышленных объектах с непрерывным технологическим циклом, для питания цепей релейной защиты, автоматики, сигнализации и аварийного освещения.
Конструкция и исполнение

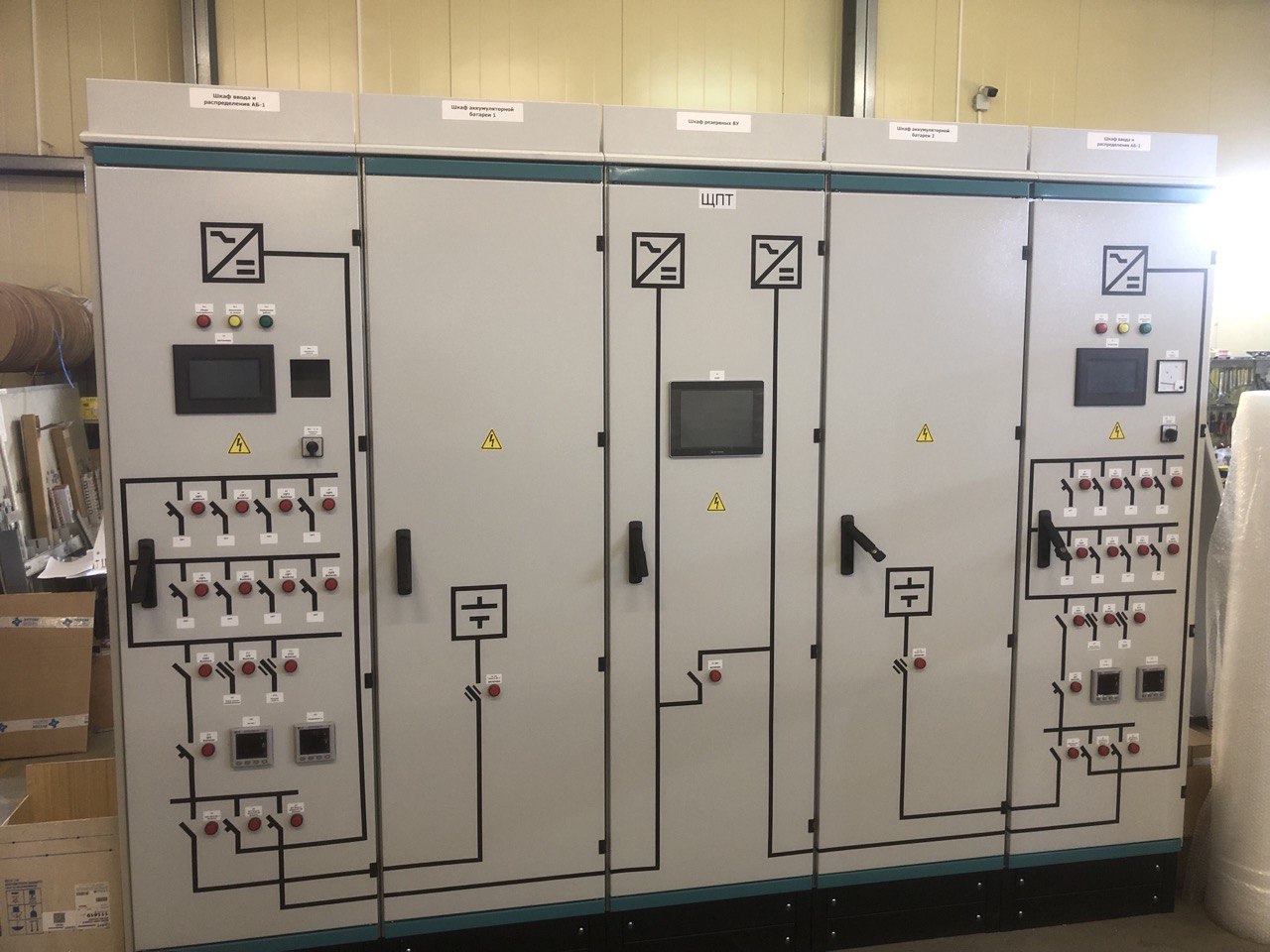

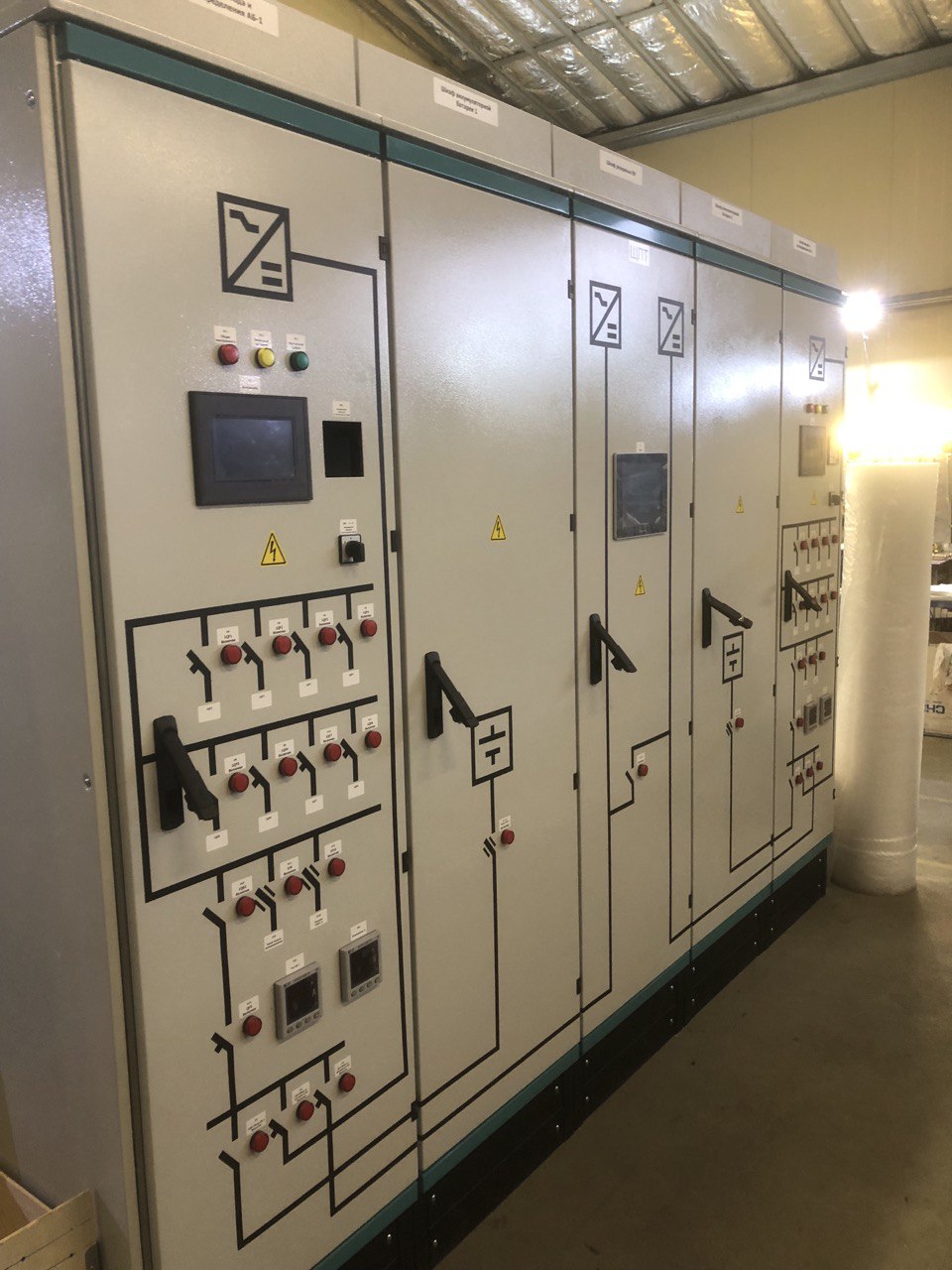

ЩПТ выполнен в виде шкафной конструкции двустороннего обслуживания, состоящей из шкафа ввода и шкафов отходящих линий первой и второй секций. На лицевой панели расположены электроизмерительные приборы, сигнальные лампы, органы управления, а также мнемосхема и надписи по назначению. Кабельные вводы — снизу/сверху через кабельные каналы.
Основные функции
• Приём питания от выпрямительных агрегатов и АБ с автоматическим или ручным резервированием.
• Разделение на две секции оперативного тока с селективными вводными автоматами и секционным рубильником.
• Подача питания на схемы РЗА, автоматики, сигнализации и аварийного освещения через быстродействующие автоматические выключатели с регулируемой селективностью.
• Автоматический и визуальный контроль напряжений, токов, пульсаций и изоляции сети постоянного тока.
• Контроль тока заряда/разряда АБ и поиск замыканий на землю.
• Выдача сигналов о состоянии автоматов, авариях, неисправностях и предупреждениях, в том числе в системы АСУ/SCADA.
• Сигнализация открытия дверей и контроль доступа.
ЩПТ является изделием индивидуального исполнения и изготавливаются под заказ по техническим требованиям заказчика.
