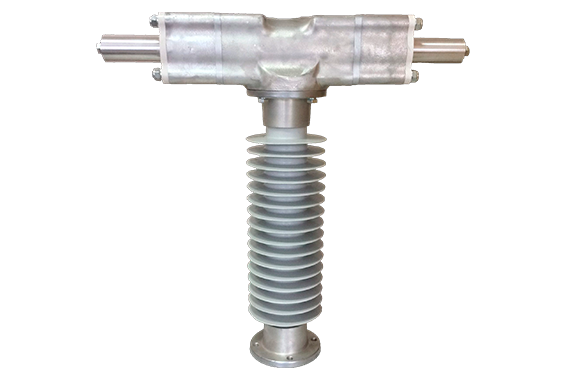

Цифровые трансформаторы тока

НАЗНАЧЕНИЕ ЦИФРОВЫХ ТРАНСФОРМАТОРОВ ТОКА (ЦТТ)-6(10), 35, 110КВ
Измерительный преобразователь тока (ЦТТ) предназначен для измерения и передачи параметров тока приборам измерения, учета, защиты, автоматики, сигнализации и управления в сетях переменного и постоянного тока на номинальное напряжение 6(10) – 110 кВ (на более высокие классы напряжения – выполняется по согласованию) с частотой 50 и 60 Гц.
Передача данных может организовываться по оптическим кабелям в соответствии с протоколом IEC 61850-9-2 или по медным кабелям в виде аналогового сигнала, ЦТТ имеет несколько первичных преобразователей, измерительная информация с которых предназначена для различных устройств – потребителей (РЗА, АИИС КУЭ).
ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ЦТТ:
• Соответствуют инновационной концепции развития электроэнергетики по направлению «Цифровая подстанция»;
• Совместимы как с традиционными, так и с передовыми МП приборами учета электроэнергии и РЗ;
• Имеется возможность формирования выходного сигнала в формате IEC 61850-9-2;
• Точно воспроизводят формы кривых токов в нормальных и переходных режимах (не насыщаются, не подвержены явлению остаточной намагниченности);
• Имеется возможность использования оптических кабелей связи;
• Взрыво и пожаробезопасны;
• Имеют малые габариты;

ПРИНЦИП ДЕЙСТВИЯ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ЦТТ
Принцип действия трансформаторов состоит в следующем: измерение силы переменного и постоянного тока осуществляется с применением нескольких первичных преобразователей силы тока, выполненных на основе реализации законов полного тока и электромагнитной индукции, закона Ома и гальваномагнитных эффектов. Измерение может осуществляется одновременно преобразователями, выполненными на различных физических принципах (определяется видом исполнения трансформатора). В зависимости от уровня номинального напряжения обработка результатов преобразований осуществляется на первичной стороне (высокого напряжения) для исполнений преобразователей 35 кВ и выше, либо на вторичной стороне (низкого напряжения) для исполнений преобразователей 35 кВ и ниже.
Электронный блок на первичной стороне преобразует выходные сигналы соответствующих первичных преобразователей в цифровой сигнал, далее выполняет формирование пакетов данных и передачу их по оптическим кабелям электронным блокам на вторичной стороне. Электронный блок на вторичной стороне обрабатывает полученные пакеты данных и отправляет их по оптическому кабелю устройствам релейной защиты, автоматики, коммерческого учета электроэнергии и другим устройствам подстанции.

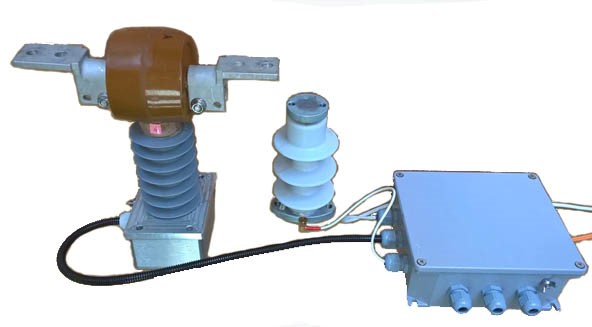

Трансформаторы конструктивно состоят из следующих компонентов:
• первичные преобразователи силы переменного и постоянного тока;
• электронный блок на стороне высокого напряжения (для исполнений от 35 кВ и выше);
• электронный блок на стороне низкого напряжения.

Первичные преобразователи силы переменного и постоянного тока представляют собой: малогабаритный трансформатор тока, пояс Роговского и датчик постоянного тока (опция). Малогабаритный трансформатор тока предназначен для передачи информации устройствам коммерческого учета электроэнергии, а пояс Роговского и датчик постоянного тока – устройствам релейной защиты и автоматики.
Электронные блоки выполняют преобразование выходных сигналов первичных преобразователей силы переменного и постоянного тока в цифровой сигнал, его обработку и передачу измеренных значений силы и напряжения переменного тока устройствам релейной защиты, автоматики, коммерческого учета электроэнергии и другим устройствам на подстанции в соответствии с протоколом IEC 61850-9-2 (протокол передачи может быть изменен либо дополнен другим протоколом по требованию заказчика). На выходе трансформаторы формируют несколько потоков измерений мгновенных значений силы тока и напряжения со следующими частотами дискретизации:
1) 4000 Гц (80 отчетов на период промышленной частоты 50 Гц) – для устройств релейной защиты и автоматики;
2) 12800 Гц (256 отчетов на период промышленной частоты 50 Гц) – для устройств коммерческого учета электроэнергии.
Трансформаторы также могут формировать потоки измеренных мгновенных значений со следующими частотами дискретизации (опция):
1) 4800 Гц (96 отчетов на период промышленной частоты 50 Гц и 80 отчетов на период промышленной частоты 60 Гц);
2) 15360 Гц (256 отчетов на период промышленной частоты 60 Гц);
3) 14400 Гц (288 отчетов на период промышленной частоты 50 Гц и 240 отчетов на период промышленной частоты 60 Гц);
4) 96000 Гц – для целей учета электроэнергии и РЗА в сетях постоянного тока.
Частота дискретизации может быть изменена по требованию заказчика, но не должна превышать 96 000 Гц.
Опционально ЦТТ может выдавать дополнительную служебную информацию о параметрах измеряемых электрических сигналов и передаваемой электрической энергии, а также служебную информацию отражающую состояние цифрового трансформатора.
Синхронизация электронных блоков с системой точного времени осуществляется по внешнему стробирующему сигналу 1PPS или данным синхронизации по протоколу PTP. Выбор типа синхронизации производится по требованию заказчика.
ЦТТ может выпускаться в резервированном исполнении, при этом на стороне высокого напряжения устанавливаются два комплекта первичных измерительных преобразователей тока, установленных на одной изоляционной колонне. Передача информации от ЦТТ также может резервироваться по протоколам PRP и HSR.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦТТ

НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЦТТ-6(10) КВ	ЦТТ-35 КВ	ЦТТ-110 КВ
НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЦТТ-6(10) КВ	ЦТТ-35 КВ	ЦТТ-110 КВ
Номинальное напряжение (Uн), кВ
Наибольшее рабочее напряжение	1.9·Uн	1.9·Uн	1.2·Uн
Номинальный ток, А	10-4000
Классы точности по току согласно ГОСТ Р МЭК 60044-8-2010	0.2; 0.2S; 0.5; 0.5S; 1; 3; 5; 5Р; 5TPE; 10Р
Номинальная частота, Гц	50 или 60
Тип входа синхронизации времени	1PPS; PTP
Масса, не более, кг	5	30	50
Средняя наработка на отказ, ч, не менее	160000
Средний срок службы, лет, не менее	25
Межповерочный интервал, лет	8
Климатическое исполнение	У1, УХЛ1, У2, УХЛ2, П
Габаритные размеры, не более, мм	300х150х300	700х200х700	700х700х1300
