Сухие токоограничивающие реакторы от 6 до 110 кВ
Токоограничивающие реакторы предназначены для ограничения токов короткого замыкания в электрических сетях 6-110 кВ и поддержание уровня напряжения электрических установок в момент короткого замыкания.
Разрабатываются с применением провода прямоугольного сечения с силиконовой кремнийорганической изоляцией. Из многожильного алюминиевого или медного провода.
Выпускаемые типы токоограничивающих реакторов:
1. РТОС — однофазные вертикального исполнения
2. РТСТ — трехфазные вертикального исполнения
3. РТСТГ — трехфазные горизонтального исполнения
4. РТСТУ — трехфазные углового исполнения
5. РТСТС — сдвоенные трехфазные вертикального исполнения
6. РТСТСГ — сдвоенные трехфазные горизонтального исполнения
Основные параметры:
Тип реактора: классический, сдвоенный;
Номинальное напряжение: 6, 10, 20, 35, 110 кВ;
Номинальный ток: от 100 до 10000 А;
Индуктивное сопротивление: до 25 Ом;
Категория размещения: 1, 2, 3, 4;
Сейсмостойкость: до 9 баллов по MSK 64;
Климатическое исполнение: У, УХЛ, ХЛ, Т;
Тип провода: многожильный алюмин. или медный прямоугольный;
Расположение фаз: горизонтальное, угловое, вертикальное;
Срок эксплуатации - 30 лет;
Гарантийный срок - 5 лет.

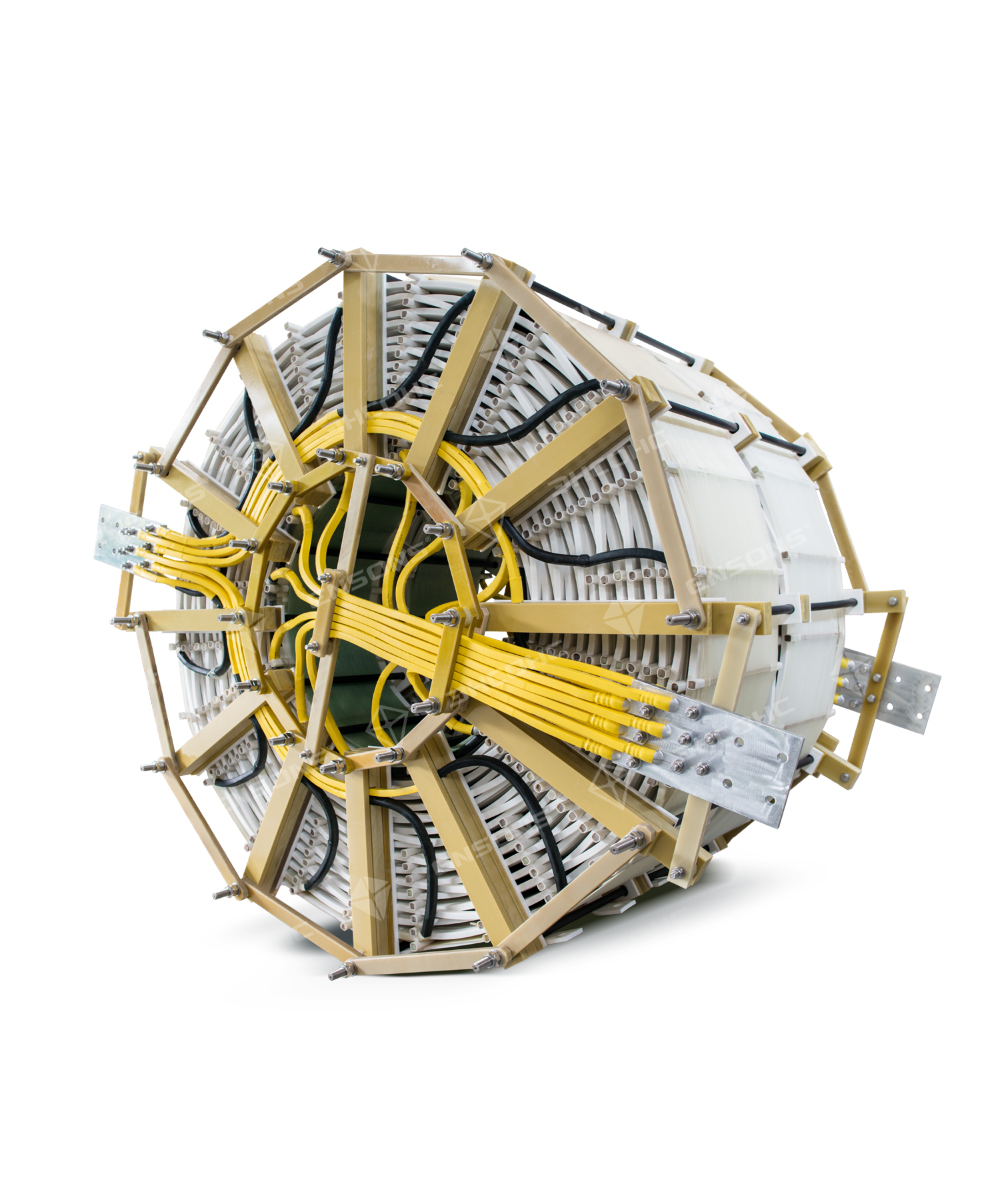

Прямоугольное сечение многопроволочного провода
Позволяет увеличить электродинамическую стойкость токоограничивающих реакторов в 5 раз по сравнению с проводом круглого сечения.
Покрытие каждой жилы кремнийорганическим лаком
Равномерное распределение тока по всему сечению в проводе. Позволяет снизить добавочные потери в проводе реактора, что снижает затраты на 20% по сравнению с обычным проводом.

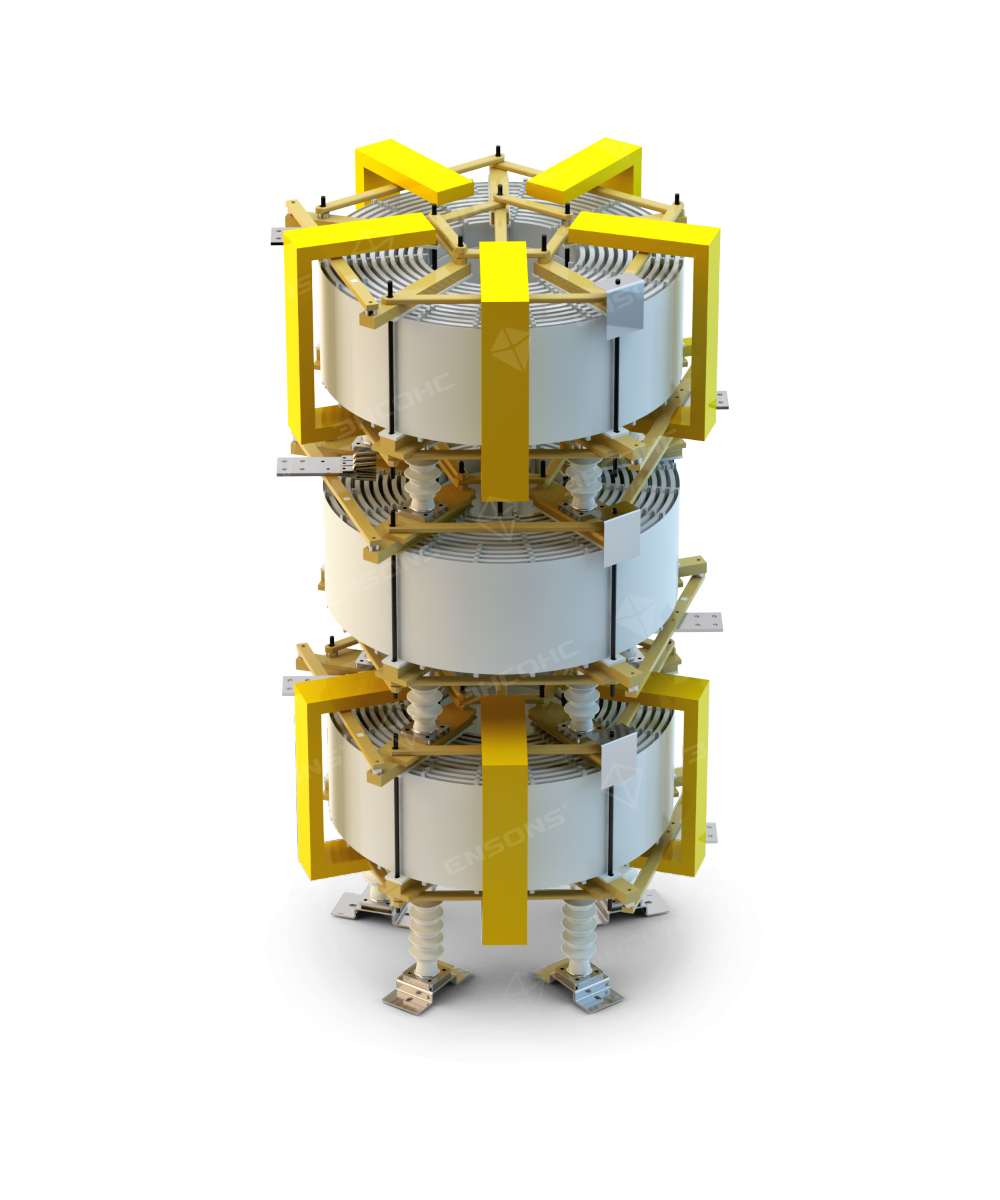

Сухие токоограничивающие реакторы броневого типа 6, 10 кВ

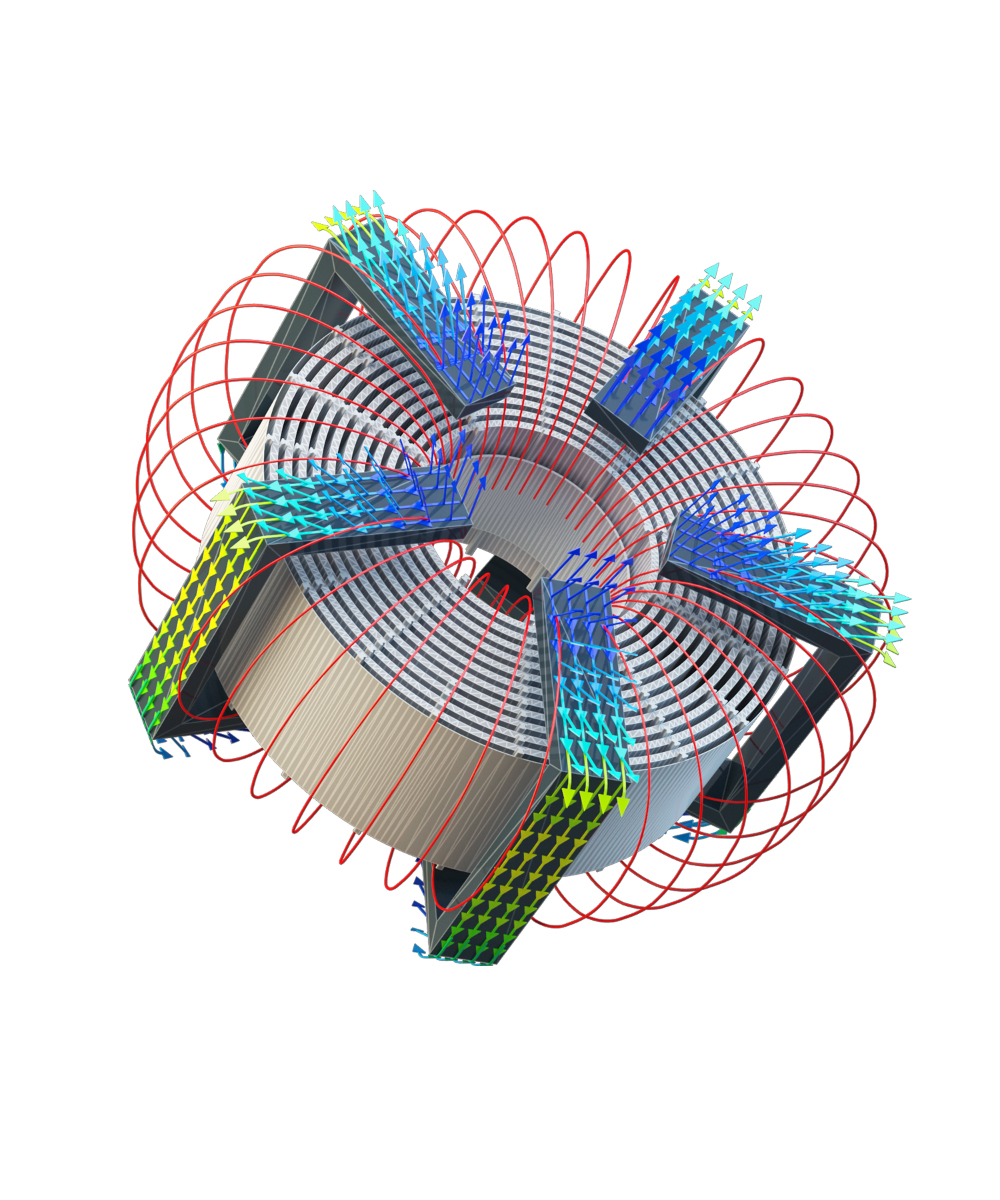

Токоограничивающие реакторы броневого типа предназначены для ограничения токов короткого замыкания в электрических сетях 6-10 кВ и поддержание уровня напряжения электрических установок в момент короткого замыкания. Броневой тип реактора защищает подстанцию от разогрева металлоконструкций и снижают риски негативного влияния на работоспособность технического оборудования. Особенность конструкции броневого реактора в том, что магнитные поля, индуктируемые в обмотках, замыкаются через боковые шунты и торцевые ярма, что приводит к значительному уменьшению потоков рассеяния, а также позволяет расположить реактор в камеру малых размеров, куда обычный реактор не помещается.
Разработаны для установки в стесненных условиях с повышенным требованием к электромагнитной совместимости.
Выпускаемые типы броневых токоограничивающих реакторов:
1. РТСТБ — трехфазные вертикального исполнения
2. РТСТГБ — трехфазные вертикального исполнения
3. РТСТУБ — трехфазные углового исполнения
Основные параметры:
Тип реактора: броневой;
Номинальное напряжение: 6, 10 кВ;
Номинальный ток: от 1000 до 4000 А;
Индуктивное сопротивление: до 0,87 Ом;
Категория размещения: 3;
Сейсмостойкость: до 9 баллов по MSK 64;
Климатическое исполнение: У, УХЛ;
Тип провода: многожильный алюмин. или медный прямоугольный;
Расположение фаз: горизонтальное, угловое, вертикальное;
Угол между выводами: 180°;
Охлаждение: Естественное;
Материал ярем: Электротехническая сталь;
Напряжённость магнитного поля на расстоянии: от края реактора не более 50 а/м;
Срок эксплуатации - 30 лет;
Гарантийный срок - 5 лет.
Прямоугольное сечение многопроволочного провода
Позволяет увеличить электродинамическую стойкость токоограничивающих реакторов в 5 раз по сравнению с проводом круглого сечения.
Покрытие каждой жилы кремнийорганическим лаком
Равномерное распределение тока по всему сечению в проводе. Позволяет снизить добавочные потери в проводе реактора, что снижает затраты на 20% по сравнению с обычным проводом.
