НКУ-ШУТП-99.00.3-7.30.6-IP21.У3 (ШРОТ)
Краткое описание

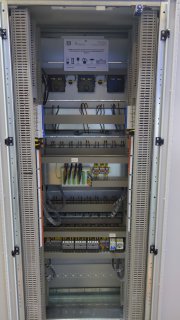

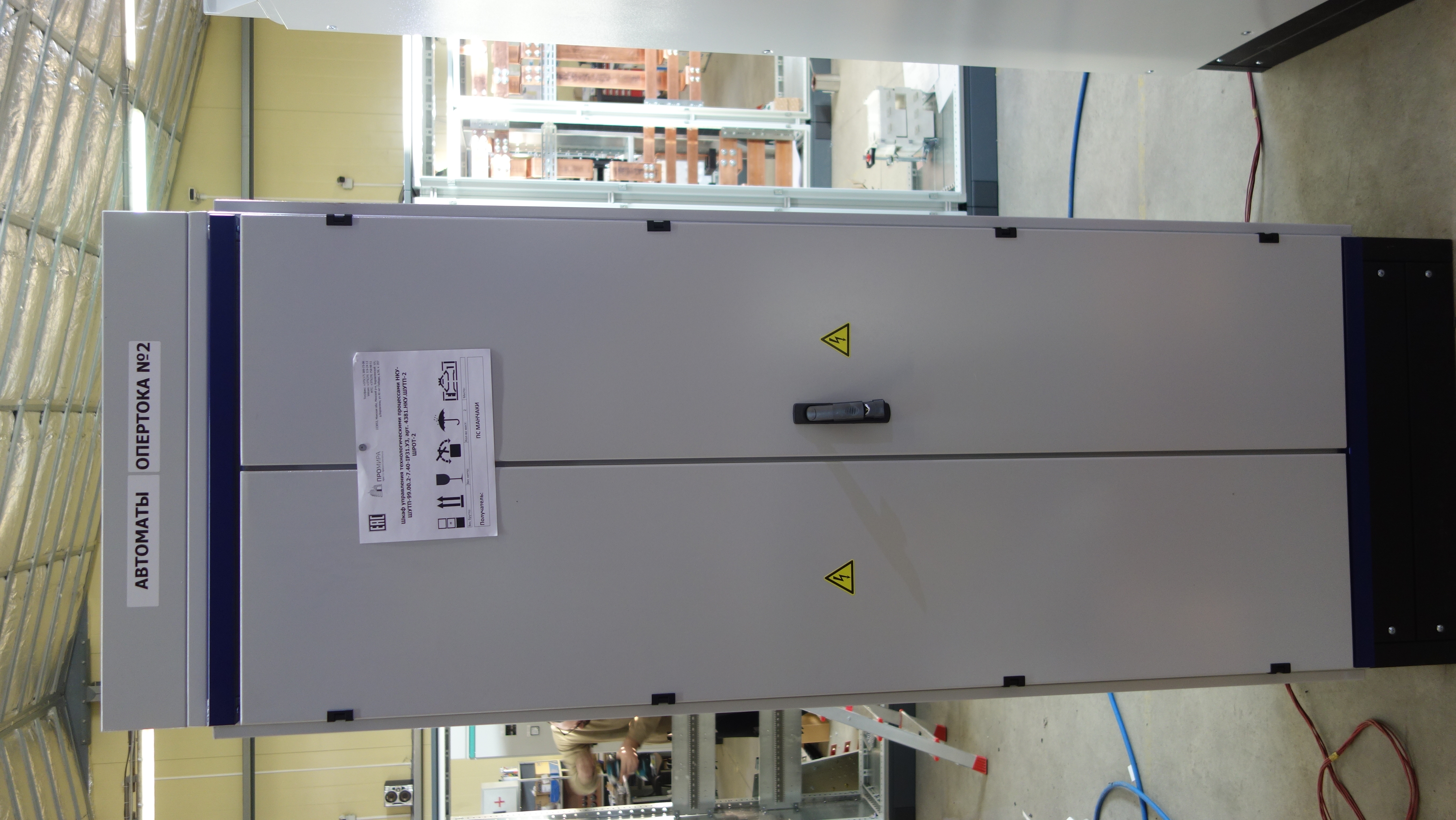

Шкаф распределения оперативного постоянного тока (ШРОТ) предназначен для распределения постоянного оперативного тока от источников (ШОТ, ЩПТ) к различным потребителям: релейной защите, автоматики, контрольным приборам, приводам. Обеспечивает селективное распределение, защиту отходящих линий, контроль токов и изоляции, а также визуализацию состояния линий и аварийных режимов. Может комплектоваться обогревом, визуальной сигнализацией и системами мониторинга.
Функции и особенности
- Распределение постоянного тока на отходящие линии с защитой.
- Селективная защита от перегрузок и короткого замыкания.
- Контроль сопротивления изоляции.
- Мониторинг и визуализация состояния линий и аварийных режимов.
- Компоновка под запрос заказчика — число фидеров, тип защиты, наличие обогрева/АСУ и др.
ШРОТ является изделием индивидуального исполнения и изготавливаются под заказ по техническим требованиям заказчика.
Характеристики
| № | Параметр | Значение |
|---|---|---|
| 1 | Вид конструкции изделия | Шкаф |
| 2 | Способ обслуживания | Односторонний |
| 3 | Исполнение по способу установки | Напольное |
| 4 | Степень защиты оболочки по ГОСТ 14254-96 | IP21 – IP31 |
| 5 | Габаритные размеры (ВхШхГ), мм | 2200×800×800 |
| 6 | Группа механического исполнения по ГОСТ 17516.1-90 | М39 |
| 7 | Номинальное входное напряжение сети (АС), В | 220 |
| 8 | Номинальная частота, Гц | 50 |
| 9 | Количество отходящих присоединений (на 1 секцию), шт. | до 12 |
